針型陶瓷絕緣體
33KV PW-33-Y 針型瓷絕緣子
影片
規格

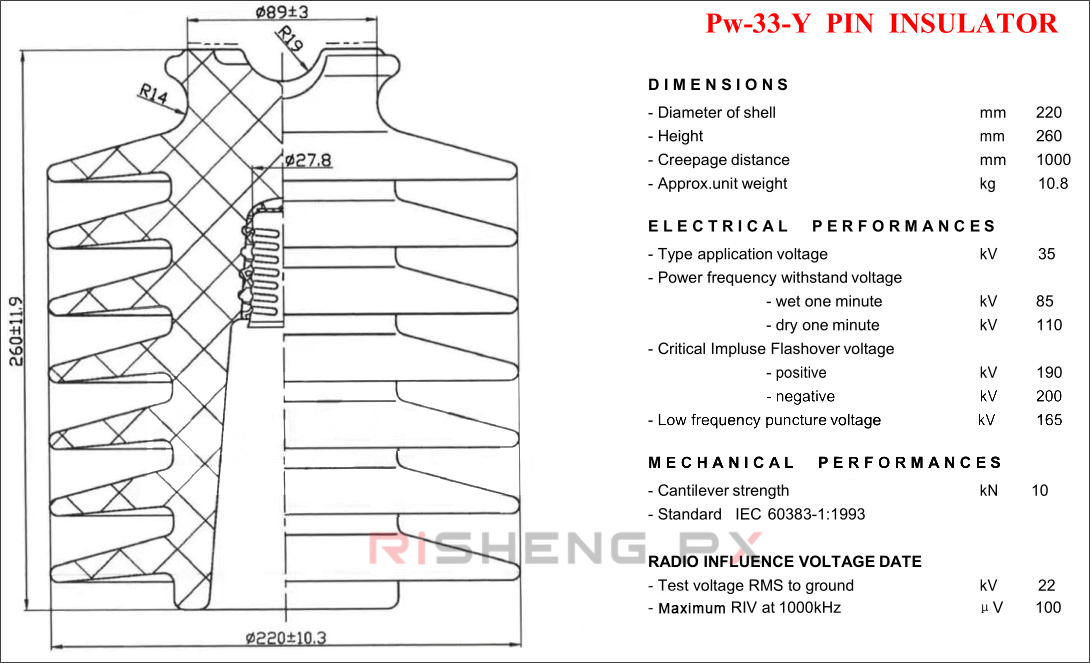

| 針型瓷絕緣體 PW-33-Y | ||
| 類型 | PW-33-Y | |
| 方面 | ||
| 殼的直徑 | 毫米 | 220 |
| 高度 | 毫米 | 260 |
| 爬行距離 | 毫米 | 1000 |
| 淨重（約） | 公斤 | 10.8 |
| 電氣性能 | ||
| 應用電壓 | 千伏 | 35 |
| 工頻濕耐電壓 | 千伏 | 85 |
| 工頻乾耐電壓 | 千伏 | 110 |
| 臨界衝擊閃絡電壓，正 | 千伏 | 190 |
| 臨界衝擊閃絡電壓，負 | 千伏 | 200 |
| 低頻穿刺電壓 | 千伏 | 165 |
| 機械性質 | ||
| 懸臂梁強度 | 克恩 | 10 |
| 無線電影響電壓日期 | ||
| 對地測試電壓 RMS | 千伏 | 22 |
| 1000kHz時的最大RIV | 微伏 | 100 |
33KV PW-33-Y 針型瓷絕緣子的應用
應用： 主要用於電壓通常高達 33KV 的架空配電線路。
安裝方式： 用螺絲固定在垂直安裝在木製或混凝土桿上的金屬銷上，可以直接安裝在桿頂上，也可以安裝在橫擔上。
功能：
絕緣： 將帶電導體與接地的電桿/橫擔結構進行電氣隔離，防止電流洩漏和短路。
支持： 為了將導體固定到位。
