DIN 1KV1000 變壓器套管絕緣子

LV 系列是依照 DIN 42539/42530 標準設計的實心瓷開口式套管。
這些套管主要用於配電變壓器的室內外應用，有多種設計可供選擇，並可根據客戶要求進行定制，幾乎可以滿足任何需求（例如鍍錫、特殊鑽孔、特殊連接器等）。低壓系列套管的油側採用瓷絕緣體；此外，桿件可選銅或黃銅材質。

聯絡我們

產品詳情

影片

產品描述

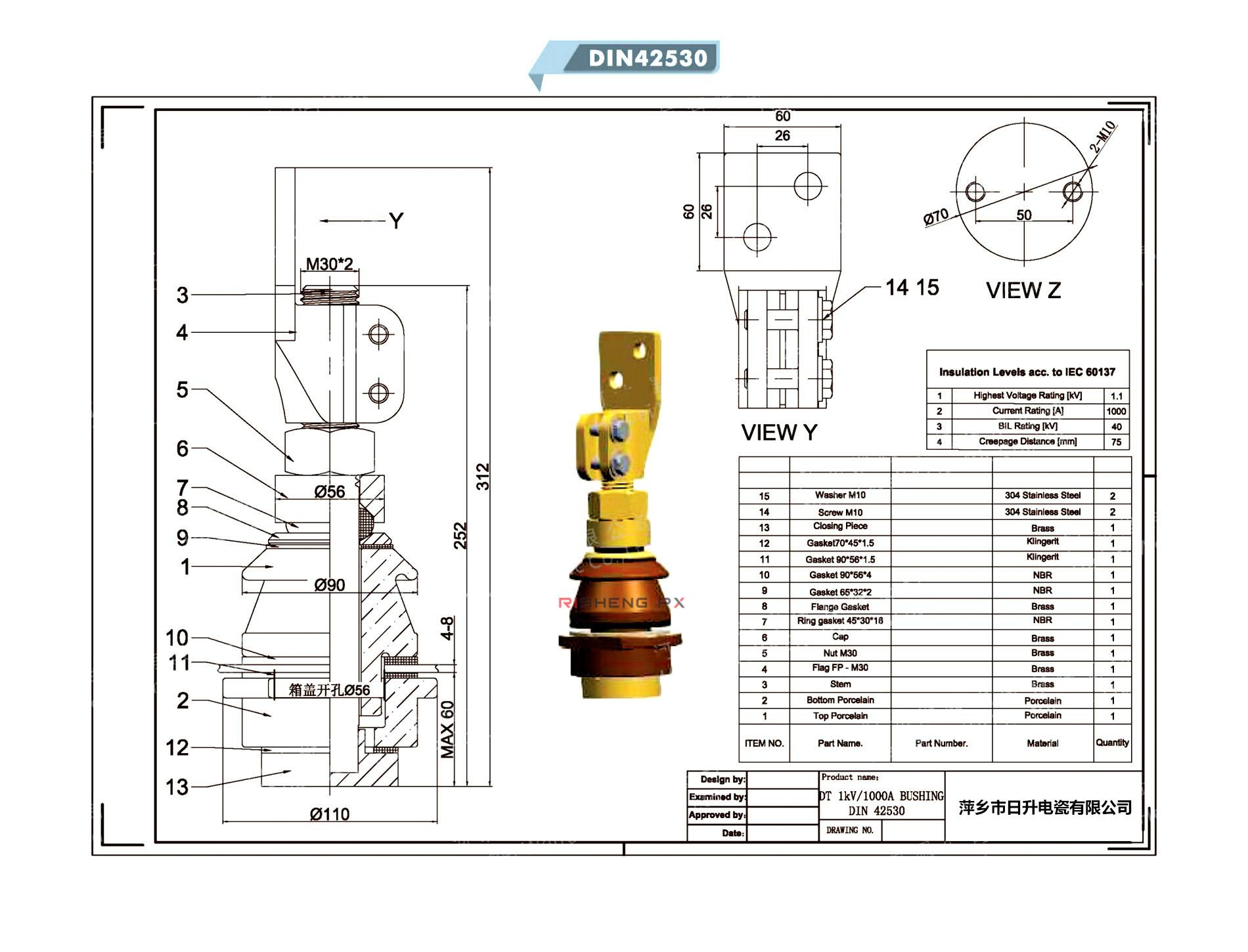

DIN 1KV1000 變壓器套管絕緣子是符合 DIN 標準的電氣元件。

額定電壓：1千伏

額定電流：1000A

爬電距離：最小75毫米

材料： 絕緣體通常由瓷製成，瓷以其優異的電絕緣性能和耐久性而聞名。穿過套管的導體通常由黃銅或銅製成。

額定電壓： 1千伏

雷電衝擊耐受電壓（BIL）：20 kV，顯示其能夠承受短時高壓突波。

工頻耐壓：10 kV（乾濕條件下），表示其在標準工頻下處理過電壓的能力。

目前評級： 1000A。一些 DIN 標準涵蓋一個範圍，因此在類似的 1kV 規格下，也存在額定電流更高的套管（例如 630A）。

爬行距離 這是絕緣體表面上的距離。對於 DIN 1kV/1000A 套管，該距離為 75 毫米。此距離對於防止閃絡至關重要，尤其是在污染或潮濕的環境中。

安裝方式： 專為安裝在油浸式變壓器的油箱上而設計。

密封：它們採用墊圈和密封機制，以防止變壓器漏油和水分或污染物進入。

瓷襯套資訊

1.材質：瓷絕緣體

2.釉色：棕色

3.額定電壓：1千伏

4.額定電流：1000/3150A

5.標準：DIN

瓷襯套的優勢

1. 強度好

2. 良好的絕緣性能

3. 防雷

3. 防腐蝕

5. 防鏽

6. 成熟的黃銅加工

7. 使用光亮的錫材不易被刮傷

規格

襯套的製造符合 DIN 42530、42539、42531、42532、42533、42534 標準。
零件編號	描述	額定電壓（千伏特）	評級（A）	儲槽孔徑毫米	BIL(KV)	PF 乾燥	PF WET	爬行	STEM 連接器
DT 1/250	DIN 42530 1/250	1千伏	250	-	-	-	-	60	M12
DT 1/630	DIN 42530 1/630	1千伏	630	45	-	-	-	75	M20
DT 1/1000	DIN 42530 1/1000	1千伏	1000	56	-	-	-	75	M30
DT 1/2000	DIN 42530 1/2000	1千伏	2000	70	-	-	-	75	M42
DT 1/3150	DIN 42530 1/3150	1千伏	3150	90	-	-	-	75	M48
DT 3/250	DIN 42539 3/250	3千伏	250	39	40	14	10	120	M12
DT 3/630	DIN 42539 3/630	3千伏	630	45	40	14	10	120	M20
DT 3/1000	DIN 42539 3/1000	3千伏	1000	56	40	14	10	125	M30
DT 3/2000	DIN 42539 3/2000	3千伏	2000	70	40	14	10	125	M42
DT 3/3150	DIN 42539 3/3150	3千伏	3150	90	40	14	10	125	M48
DT 3/4500	DIN 42539 3/4500	3千伏	4500	119	40	14	10	130	M55
DT 3/6500	DIN 42539 3/6500	3千伏	6500	119	40	14	10	130	M75
10NF250	DIN 42531 10NF250	12千伏	250	78	75	28	-	305	M12
10NF630	DIN 42532 10NF630	12千伏	630	90	75	28	-	305	M20
10NF1000	DIN 42533 10NF1000	12千伏	1000	110	75	28	-	295	M30
10NF2000	DIN 42533 10NF2000	12千伏	2000	135	75	28	-	295	M42
10NF3150	DIN 42533 10NF3150	12千伏	3150	135	75	28	-	295	M48
20NF250	DIN 42531 20NF250	24千伏	250	78	125	50	-	450	M12
20NF630	DIN 42532 20NF630	24千伏	630	90	125	50	-	440	M20
20NF1000	DIN 42533 20NF1000	24千伏	1000	110	125	50	-	445	M30
20NF2000	DIN 42533 20NF2000	24千伏	2000	135	125	50	-	445	M42
20NF3150	DIN 42533 20NF3150	24千伏	3150	135	125	50	-	445	M48
30NF250	DIN 42531 30NF250	36千伏	250	78	170	70	-	607	M12
30NF630	DIN 42532 30NF630	36千伏	630	90	170	70	-	662	M20
30NF1000	DIN 42533 30NF1000	36千伏	1000	110	170	70	-	635	M30
30NF2000	DIN 42533 30NF2000	36千伏	2000	135	170	70	-	635	M42
30NF3150	DIN 42533 30NF3150	36千伏	3150	135	170	70	-	635	M48
