低壓變壓器套管
DIN 1KV2000 變壓器套管絕緣子
影片
產品描述

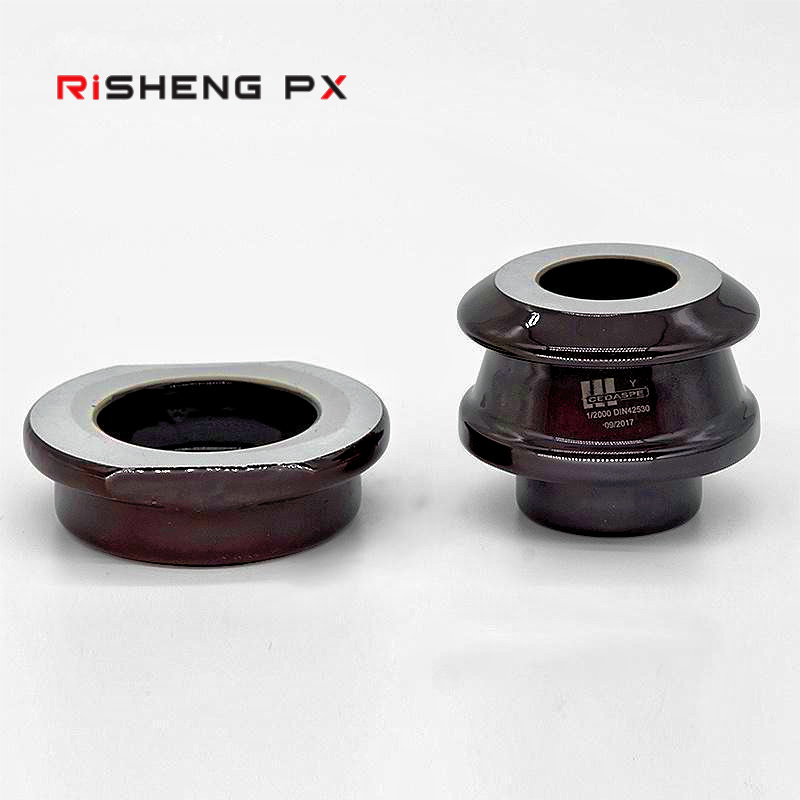

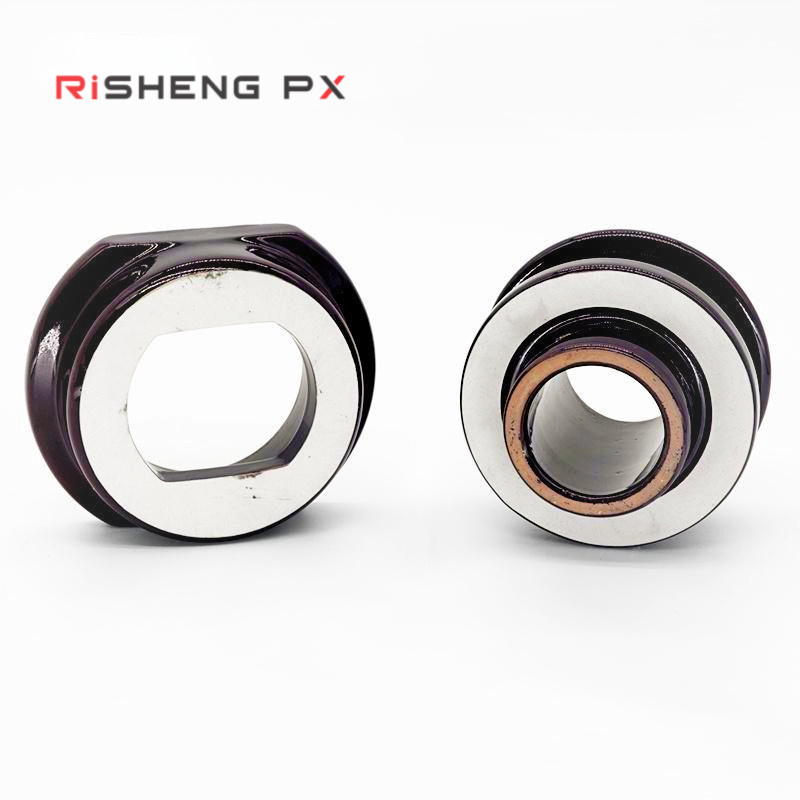

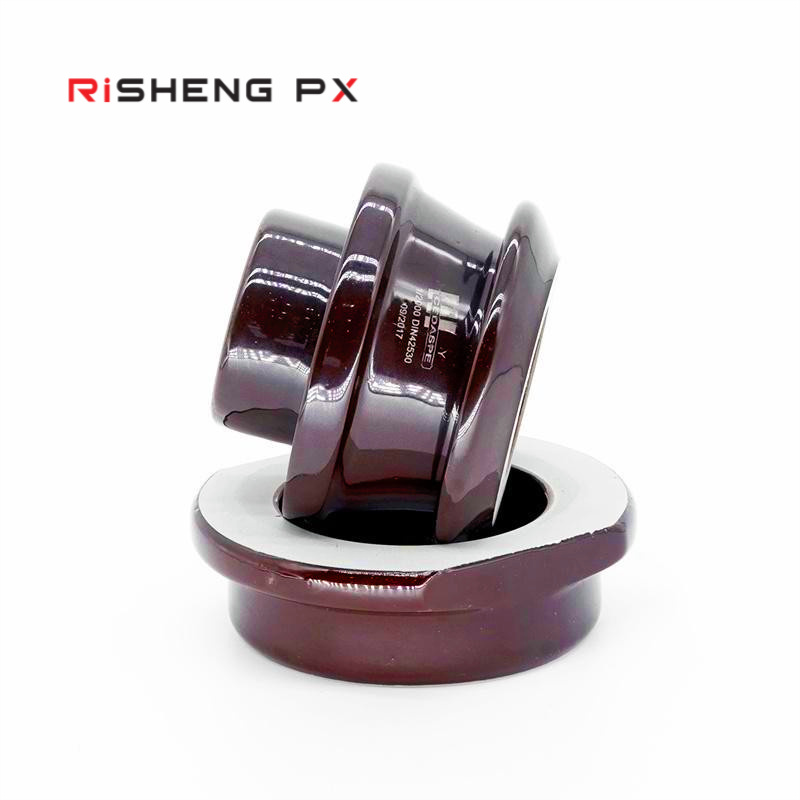

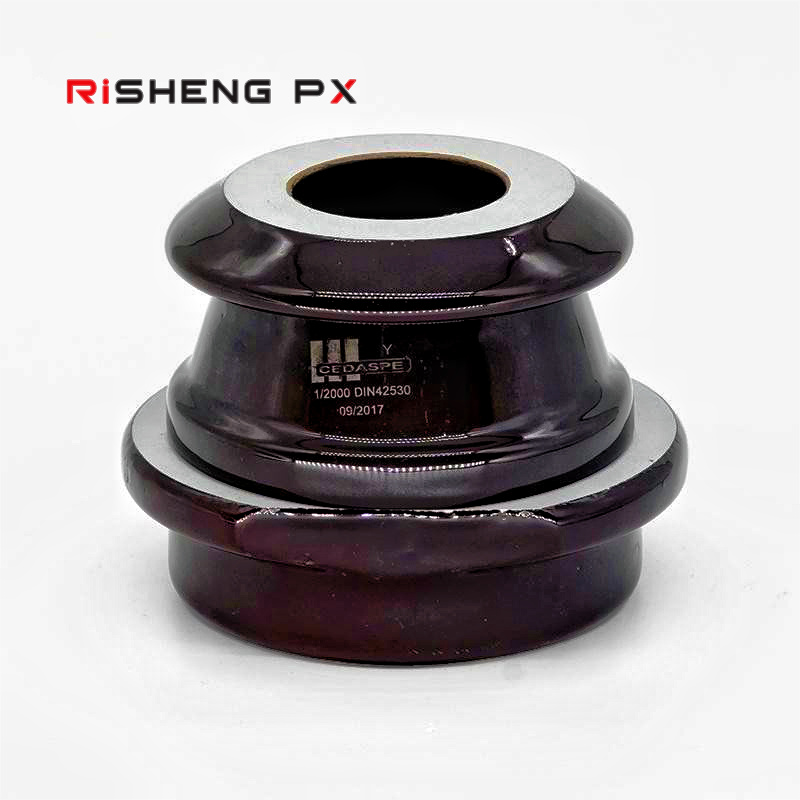

DIN 1KV2000 變壓器套管絕緣子是符合 DIN 標準的電氣元件。
額定電壓：1千伏
額定電流：2000A
爬電距離：最小75毫米
用途和功能
DT 1KV2000 變壓器套管絕緣子在油浸式配電變壓器中發揮幾個至關重要的作用：
1.電氣絕緣：其主要目的是為穿過變壓器油箱壁的載流導體提供電氣絕緣。這可以防止帶電導體與接地油箱之間發生電氣故障。
2.電流傳導：它們為電流（在這種情況下高達 2000 安培）進入或離開變壓器繞組提供了一條安全可靠的路徑。
3.機械支撐：套管為電線提供機械支撐。
4.密封：在油浸式變壓器中，套管有助於保持變壓器油箱的密封，並防止漏油和污染物進入。
規格

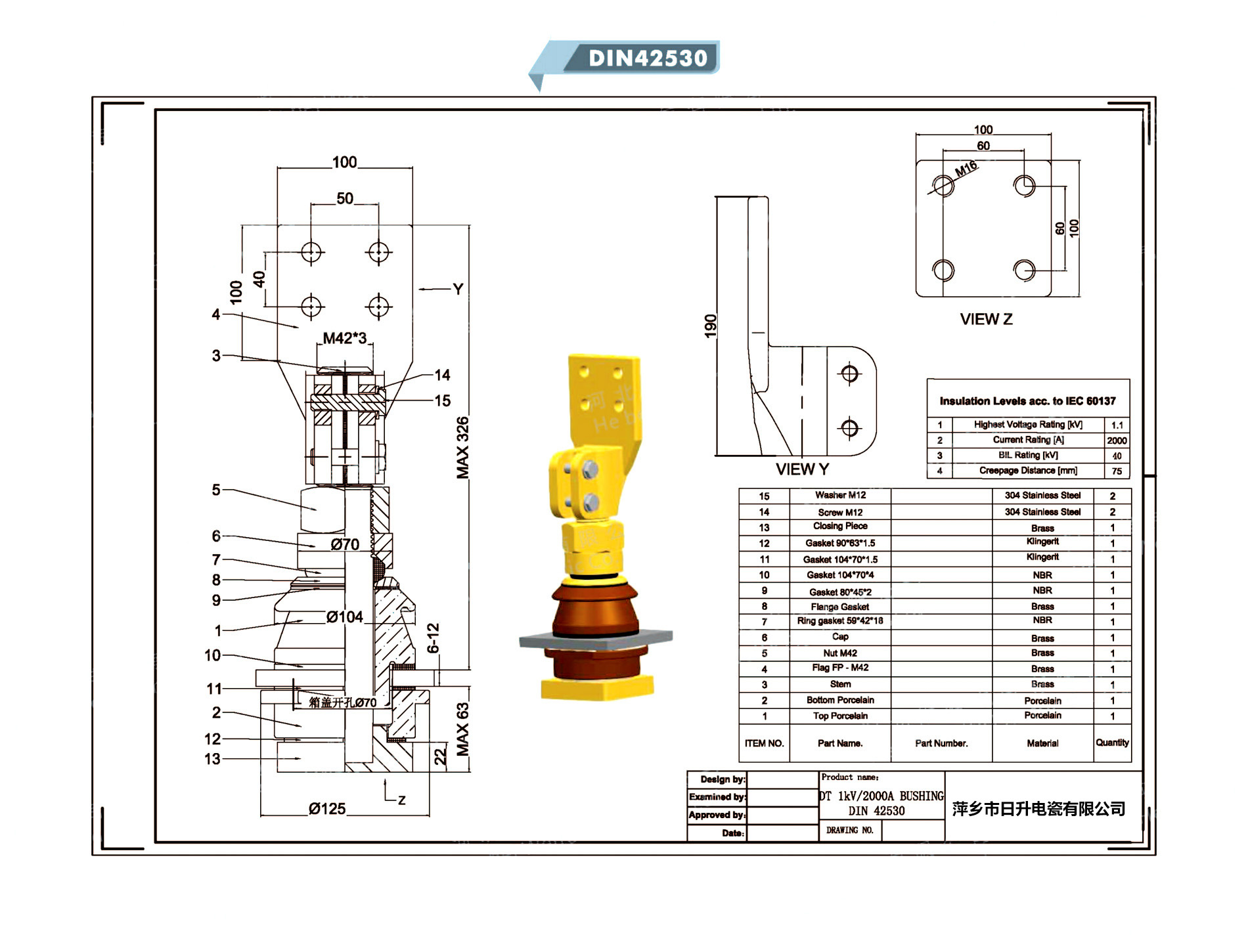

| 襯套的製造符合 DIN 42530、42539、42531、42532、42533、42534 標準。 | |||||||||
| 零件編號 | 描述 | 額定電壓（千伏特） | 評級（A） | 儲槽孔徑 毫米 | BIL(KV) | PF 乾燥 | PF WET | 爬行 | STEM 連接器 |
| DT 1/250 | DIN 42530 1/250 | 1千伏 | 250 | - | - | - | - | 60 | M12 |
| DT 1/630 | DIN 42530 1/630 | 1千伏 | 630 | 45 | - | - | - | 75 | M20 |
| DT 1/1000 | DIN 42530 1/1000 | 1千伏 | 1000 | 56 | - | - | - | 75 | M30 |
| DT 1/2000 | DIN 42530 1/2000 | 1千伏 | 2000 | 70 | - | - | - | 75 | M42 |
| DT 1/3150 | DIN 42530 1/3150 | 1千伏 | 3150 | 90 | - | - | - | 75 | M48 |
| DT 3/250 | DIN 42539 3/250 | 3千伏 | 250 | 39 | 40 | 14 | 10 | 120 | M12 |
| DT 3/630 | DIN 42539 3/630 | 3千伏 | 630 | 45 | 40 | 14 | 10 | 120 | M20 |
| DT 3/1000 | DIN 42539 3/1000 | 3千伏 | 1000 | 56 | 40 | 14 | 10 | 125 | M30 |
| DT 3/2000 | DIN 42539 3/2000 | 3千伏 | 2000 | 70 | 40 | 14 | 10 | 125 | M42 |
| DT 3/3150 | DIN 42539 3/3150 | 3千伏 | 3150 | 90 | 40 | 14 | 10 | 125 | M48 |
| DT 3/4500 | DIN 42539 3/4500 | 3千伏 | 4500 | 119 | 40 | 14 | 10 | 130 | M55 |
| DT 3/6500 | DIN 42539 3/6500 | 3千伏 | 6500 | 119 | 40 | 14 | 10 | 130 | M75 |
| 10NF250 | DIN 42531 10NF250 | 12千伏 | 250 | 78 | 75 | 28 | - | 305 | M12 |
| 10NF630 | DIN 42532 10NF630 | 12千伏 | 630 | 90 | 75 | 28 | - | 305 | M20 |
| 10NF1000 | DIN 42533 10NF1000 | 12千伏 | 1000 | 110 | 75 | 28 | - | 295 | M30 |
| 10NF2000 | DIN 42533 10NF2000 | 12千伏 | 2000 | 135 | 75 | 28 | - | 295 | M42 |
| 10NF3150 | DIN 42533 10NF3150 | 12千伏 | 3150 | 135 | 75 | 28 | - | 295 | M48 |
| 20NF250 | DIN 42531 20NF250 | 24千伏 | 250 | 78 | 125 | 50 | - | 450 | M12 |
| 20NF630 | DIN 42532 20NF630 | 24千伏 | 630 | 90 | 125 | 50 | - | 440 | M20 |
| 20NF1000 | DIN 42533 20NF1000 | 24千伏 | 1000 | 110 | 125 | 50 | - | 445 | M30 |
| 20NF2000 | DIN 42533 20NF2000 | 24千伏 | 2000 | 135 | 125 | 50 | - | 445 | M42 |
| 20NF3150 | DIN 42533 20NF3150 | 24千伏 | 3150 | 135 | 125 | 50 | - | 445 | M48 |
| 30NF250 | DIN 42531 30NF250 | 36千伏 | 250 | 78 | 170 | 70 | - | 607 | M12 |
| 30NF630 | DIN 42532 30NF630 | 36千伏 | 630 | 90 | 170 | 70 | - | 662 | M20 |
| 30NF1000 | DIN 42533 30NF1000 | 36千伏 | 1000 | 110 | 170 | 70 | - | 635 | M30 |
| 30NF2000 | DIN 42533 30NF2000 | 36千伏 | 2000 | 135 | 170 | 70 | - | 635 | M42 |
| 30NF3150 | DIN 42533 30NF3150 | 36千伏 | 3150 | 135 | 170 | 70 | - | 635 | M48 |
