高壓變壓器套管

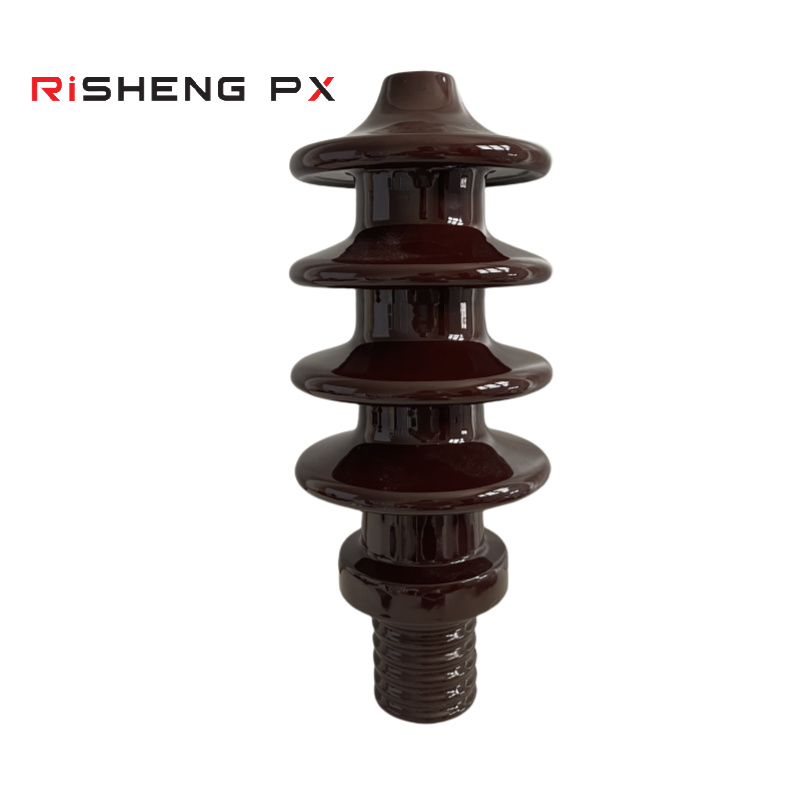

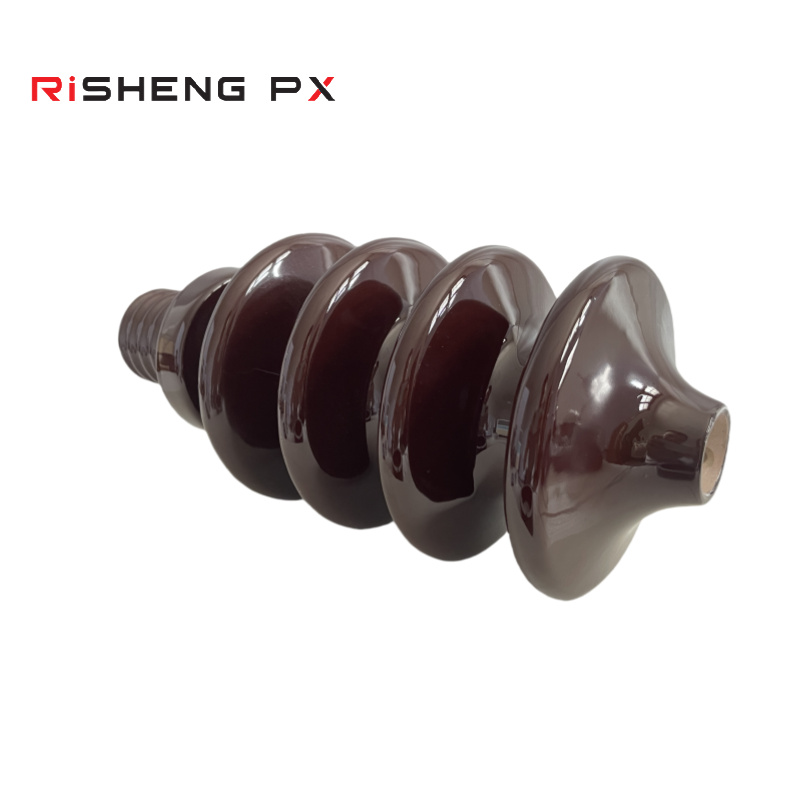

DIN 20NF250 變壓器套管 CD 480mm
影片
尺寸
高=385毫米
直徑=155毫米
爬電距離：最小480毫米
額定電壓：20千伏
額定電流：250A
工頻耐壓（濕態）：50KV
乾態雷擊耐受電壓：125KV
用法
它是一種戶外變壓器套管，通常由瓷製成（也使用複合材料），根據 DIN 42531 標準設計，適用於額定電壓高達 20 kV、連續電流高達 250 A 的油浸式變壓器系統。
DIN 20NF250A 變壓器套管 CD480mm 的主要用途如下：
1. 電氣絕緣
它能防止短路，確保安全。它能為穿過它的帶電導體與接地的變壓器油箱或外殼之間提供高電氣絕緣。
2. 列車長通道
它為（連接到變壓器內部繞組的）電導體穿過變壓器油箱壁或蓋子創造了一個安全密封的通道。
3. 連接點
從電網到變壓器的內部繞組，它是連接架空線路或電纜的外部連接點。
4. 環境密封
它有助於密封變壓器油箱，防止油從內部洩漏，並防止外部環境中的水分或污染物進入（對於戶外應用尤其重要）。
這些套管常見於中壓配電變壓器上，特別是那些充有絕緣油且用於20千伏電壓等級範圍內的戶外變電站或桿上安裝的變壓器。它們將配電變壓器的高壓側連接到電網。
