高壓變壓器套管

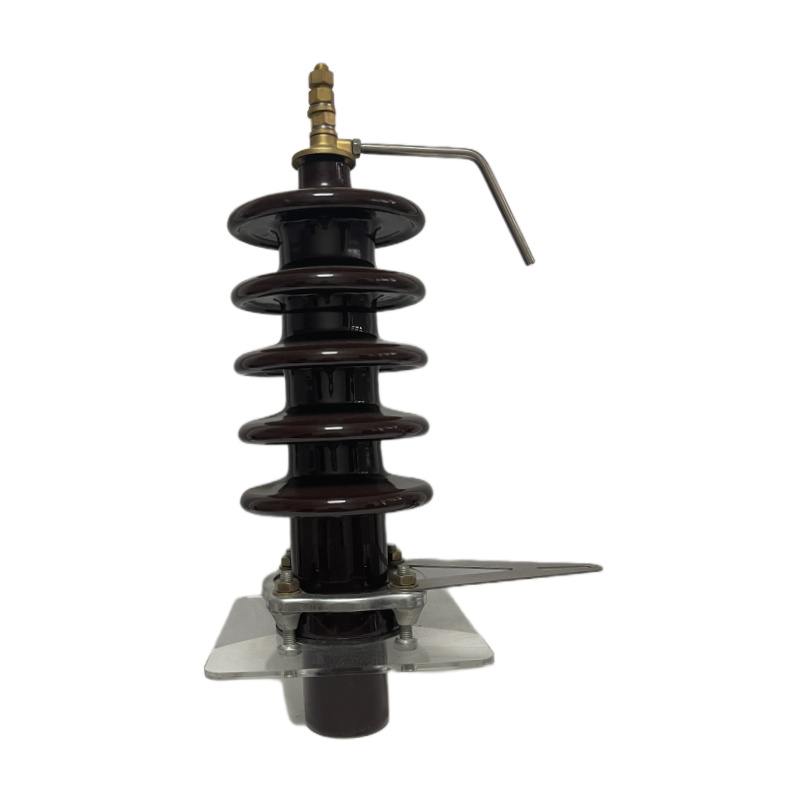

EN 24KV250 變壓器套管型式 3
影片
尺寸
標準：EN 50180 / EN 60137（高壓套管歐洲規範）
額定電壓：24 kV（系統電壓）
類型名稱：3型
目前額定電流：250 安培（連續）
基本絕緣等級（BIL）：125千伏
材質選項：
戶外：瓷磚
內部絕緣材質：油紙
蠕變距離：≥450 毫米
安裝方式：法蘭式或通孔式（取決於變壓器設計）
主要應用
油浸式配電變壓器（20/24 kV 等級）
落地式或變電所變壓器
再生能源系統（風能/太陽能發電場升壓變壓器）
工業動力裝置（礦業、鋼鐵廠）
戶外安裝（防風雨設計）
標準符合性：EN 50386
用途及應用：
主要職責：
為穿過變壓器油箱的導體提供電氣絕緣和機械支撐。
常見安裝：
電力變壓器（配電/變電站等級）。
開關設備、電抗器或電容器組。
適用於油浸式或乾式變壓器。
主要功能：
防止帶電導體與接地部件之間發生短路。
密封變壓器油/氣（如適用）。
能承受環境壓力（污染、潮濕、紫外線）。
變體和替代方案：
油浸紙套管（用於油浸式變壓器）。
乾式或環氧樹脂襯套（用於免維護應用）。
SF₆絕緣套管（用於氣體絕緣系統）。
概述
應用
主要用於符合EN標準的地區，在20kV電力系統中對配電變壓器進行戶外安裝。當變壓器設計需要較大的3型安裝介面時，是首選產品。
材料
通常由優質電瓷（通常為棕色或灰色釉面）或複合材料（如矽橡膠覆蓋在玻璃纖維芯上）製成。
功能
它能可靠地將帶電導體與接地油箱隔離，為導體提供密封通道，提供機械支撐，並作為外部連接點。 3 型分類確保它適用於配備相應較大安裝裝置的變壓器油箱。
爬行距離
此參數（例如，525 毫米、600 毫米、720 毫米等）必須根據套管安裝位置的預期環境污染水平，並按照 EN/IEC 標準的指導原則進行選擇。
