玻璃絕緣體
高壓100kN圓盤懸式玻璃絕緣子 U100B
影片
規格

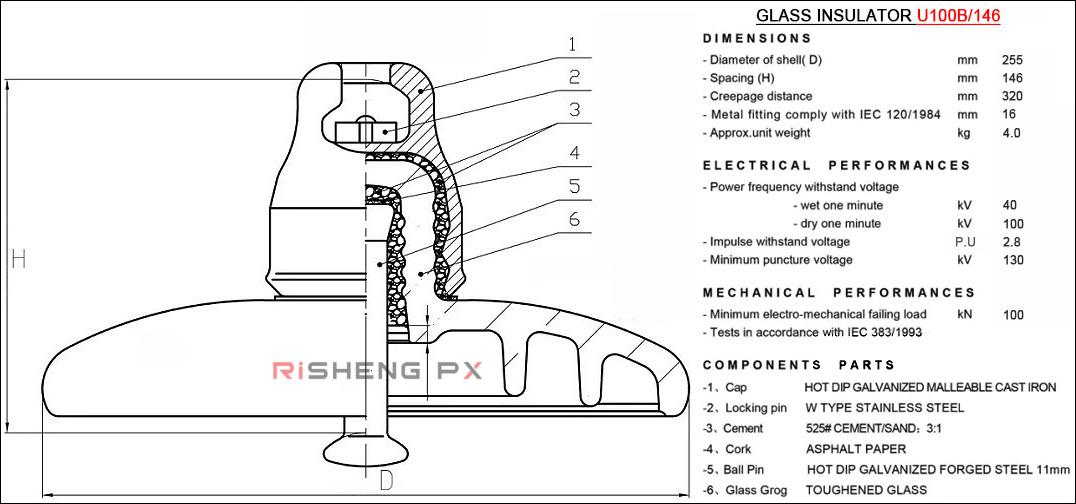

| IEC 標識 | U100B/146 | U100B/127 | |
| 直徑 D | 毫米 | 255 | 255 |
| 高度 H | 毫米 | 146 | 127 |
| 爬行距離 L | 毫米 | 320 | 320 |
| 插座連接 | 毫米 | 16 | 16 |
| 機械故障負荷 | 克恩 | 100 | 100 |
| 機械例行測試 | 克恩 | 50 | 50 |
| 濕式工頻耐壓 | 千伏 | 40 | 40 |
| 乾雷衝擊耐受電壓 | 千伏 | 100 | 100 |
| 脈衝穿刺電壓 | PU | 2.8 | 2.8 |
| 工頻穿刺電壓 | 千伏 | 130 | 130 |
| 無線電影響電壓 | 微伏 | 50 | 50 |
| 冠狀病毒視覺測試 | 千伏 | 18/22 | 18/22 |
| 工頻電弧電壓 | 這 | 0.12秒/20千安 | 0.12秒/20千安 |
| 每單位淨重 | 公斤 | 4 | 4 |
應用
材料
它主要由強化玻璃或退火玻璃製成。這種玻璃起到絕緣材料的作用，也就是說它可以阻止電流流動。
形式
它通常由單一圓盤狀或鐘形單元組成。每個單元頂部有一個金屬蓋，底部有一個金屬銷，用水泥（通常是波特蘭水泥）粘合在玻璃主體上。
功能
它的主要目的是將高壓導線（電力線）與接地的支撐結構（輸電塔或電桿）進行電氣隔離。它還能機械地支撐導線的重量。
